Forankring av stillas: krav, avstand og ekstra fester ved inndekking

Kort svar: Et stillas som ikke er frittstående, skal forankres i bygget eller bakken, slik at det tåler vind og andre krefter. Forankringen skal tåle både strekk og trykk, dimensjoneres etter påregnelig vind og prøves med 20 % høyere last enn den er beregnet for. Når stillaset dekkes inn med presenning eller nett, øker vindlasten kraftig. Da trengs flere og sterkere forankringer – ofte dobbelt så tett i høyden.

‍

‍

Hva er forankring av stillas?

Forankring er festene som holder stillaset inntil bygget. Et stillas er høyt og smalt, og uten forankring kan det velte eller knekke ut. Forankringen tar opp kreftene som virker vinkelrett på veggen – vind som trykker og vind som suger. Noen fester tar også opp krefter langs veggen.

‍

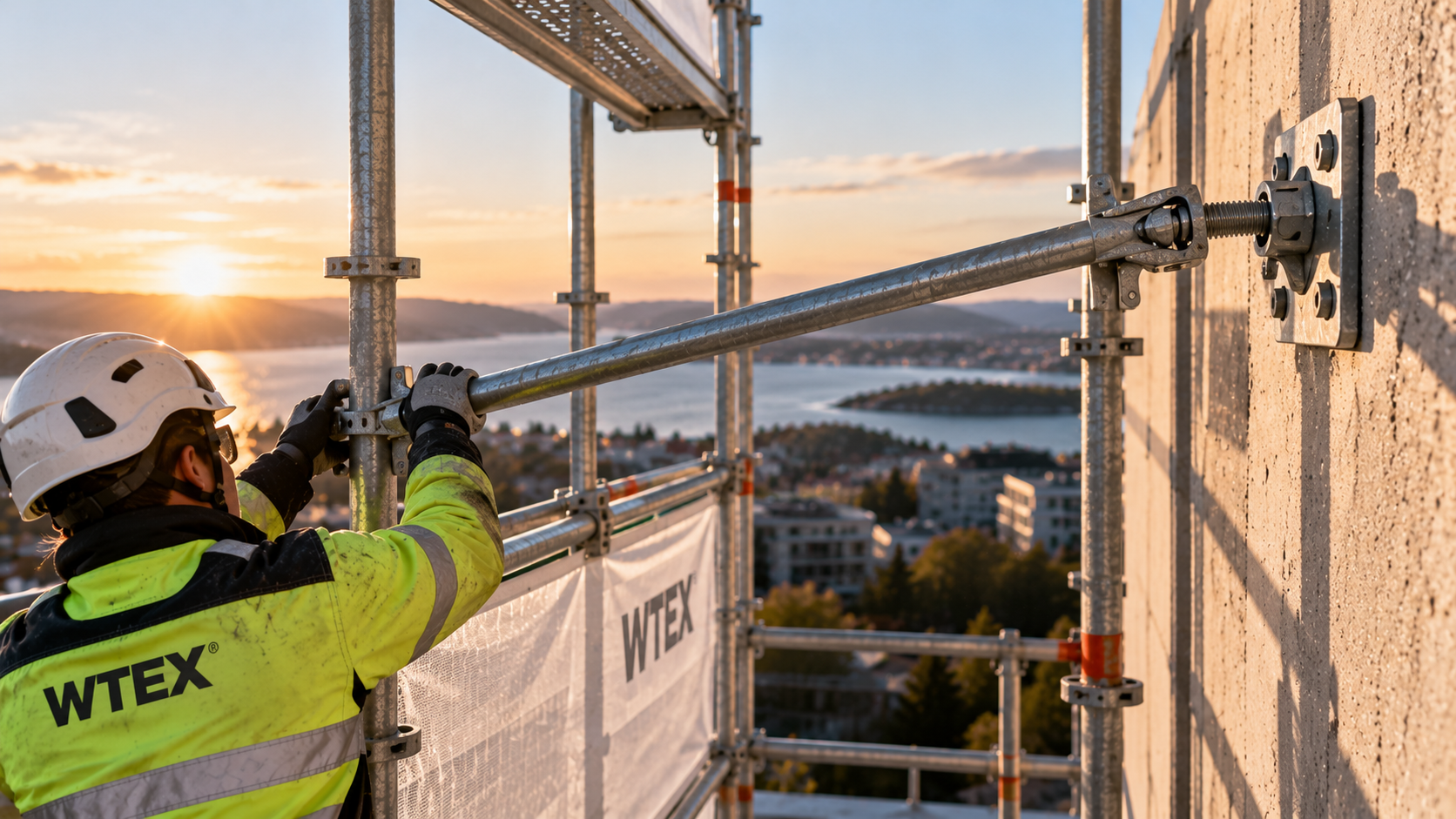

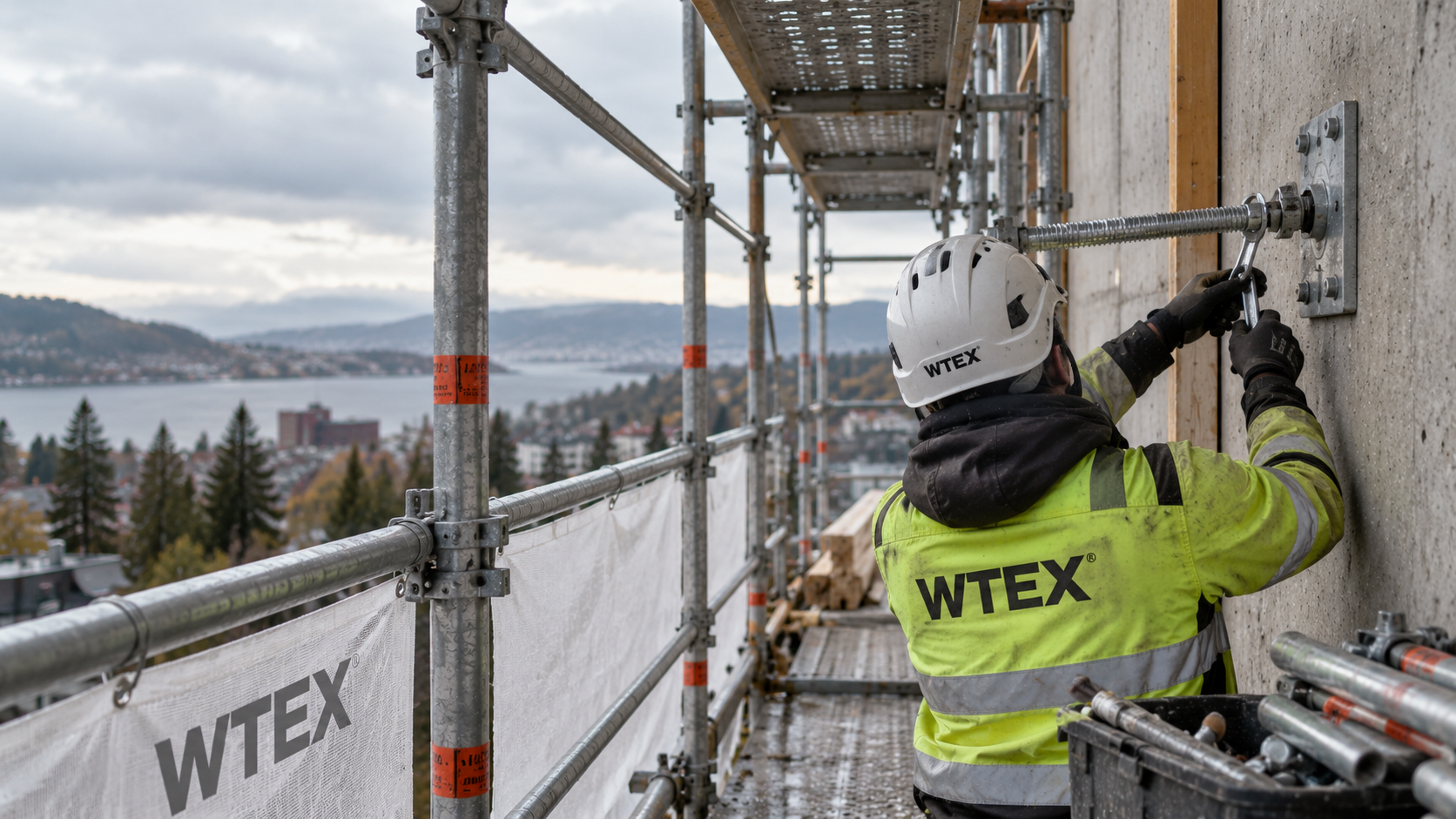

En forankring består som regel av et feste i veggen, for eksempel en øyebolt eller øyeskrue, og et veggfeste eller rør med kopling som kobles til stillaset. Festet i veggen må passe til underlaget. Tre, betong og mur krever ulike festemidler.

‍

Hva sier regelverket?

Kravene står i forskrift om utførelse av arbeid, kapittel 17, og er forklart hos Arbeidstilsynet. Kort oppsummert:

‍

• Stillas som ikke er frittstående eller hengende, skal forankres i en stiv konstruksjon eller i bakken.
• Forankringen skal tåle både strekk og trykk.
• Forankringen skal dimensjoneres etter påregnelige vindkrefter.
• Festemidlene skal prøves med 20 % høyere last enn de er beregnet for.
• Stillas som dekkes til, skal ha ekstra fester eller forankringspunkter.

Hvor tett skal stillaset forankres?

Det er leverandørens monteringsanvisning som bestemmer forankringsmønsteret for et standard systemstillas. Avviker stillaset fra anvisningen, må forankringen beregnes av en kvalifisert person, og beregningene skal dokumenteres.

‍

Som eksempel oppgir flere leverandører omtrent disse avstandene i høyden:

‍

• Åpent stillas: inntil ca. 4 meter mellom hver forankring i høyden, ofte i annenhver etasje.
• Inndekket stillas: inntil ca. 2 meter mellom hver forankring i høyden.

‍

Bruk dette som en pekepinn, ikke som en fasit. Stillastype, høyde, vindsone og hvilken duk som brukes, avgjør det endelige mønsteret.

‍

‍

Hvor skal forankringene sitte?

• Nær knutepunktene. Forankringen skal sitte så nær koblingen mellom stender og lengdebjelke som mulig.
• Rett under plattformen. Veggfestet bør sitte tett opp under stillasgulvet.
• Øverst på stillaset. Det skal normalt være en forankringsrekke i høyde med de øverste lengdebjelkene.
• I fast konstruksjon. Aldri fest i vinduskarmer, takrenner, nedløp eller løs kledning.
• Ikke for langt fra veggen. Avstanden mellom stillas og vegg bør ikke overstige 30 cm. Blir den større, trengs innvendig rekkverk.

Hvorfor krever inndekking mer forankring?

Et åpent stillas er stort sett luft. Vinden går gjennom, og kreftene på forankringene blir små. Når stillaset dekkes inn, blir det i praksis en stor vegg som fanger vinden. Da må forankringene ta hele vindtrykket fra duken.

‍

Forskjellen er stor. Et vanlig veggfeste for åpent stillas har gjerne en tillatt last på rundt 2,5 kN. Ifølge bransjeveiledning fra Norsk Industri krever stillas med presenning og takbøyler forankringer med kapasitet på 10–15 kN. Det er fire–seks ganger så mye per feste.

‍

Hvordan påvirker typen duk vindlasten?

• Tett presenning – som en stillaspresenning – slipper ikke gjennom luft og gir størst vindlast.
• Nett – som stillasnett – slipper gjennom en del av vinden og gir lavere last enn tett duk.
• Filterduk – som filterduk ved sandblåsing – slipper gjennom noe luft, men er tettere enn nett.

‍

‍

Skal du bytte duk underveis? Regn på nytt

Går du fra nett til presenning midt i prosjektet, for eksempel før vinteren, endres vindlasten. Da må forankringen vurderes på nytt før den nye duken monteres. Det samme gjelder hvis stillaset får tak, reklameduk eller innkassing ved sandblåsing.

‍

Duken må også festes riktig. En duk som sitter stramt, fordeler vindlasten jevnt til stillaset. En løs duk blafrer og gir rykk i stillaset. Les mer om feste av presenning på stillas.

Hvordan prøves forankringen?

Festemidlene i veggen skal prøves med 20 % høyere belastning enn de skal ta opp. Det gjøres med et trekkprøveapparat som trekker i øyebolten med en kontrollert kraft. Hvor mange fester som skal prøves, og hvor stor kraft som brukes, følger av monteringsanvisningen og beregningene.

‍

‍

Prøving er særlig viktig når:

‍

• stillaset skal dekkes inn med duk eller nett
• underlaget er usikkert, som gammel mur, lettbetong eller tynn kledning
• festene er nye for en type vegg dere ikke har brukt før

‍

Resultatet bør dokumenteres sammen med kontrollen av stillaset. Etter storm, snøfall og annet uvær skal stillaset kontrolleres på nytt, og forankringene er et av de viktigste punktene. Se mer om kontroll av stillas.

‍

Unngå skader på fasaden

Feil forankring kan også skade bygget. SINTEF peker på at forankringer kan rive ut murstein eller kledning. Velg festemidler som passer underlaget, og tett og mal over hullene når stillaset rives, slik at det ikke kommer vann inn i veggen.

‍

Sjekkliste for forankring av stillas

‍
